Mikrokontrolleris Raspberry Pi Pico - RP2040 ARM Cortex M0 +

Raspberry Pi Pico - RP2040 ARM Cortex M0+

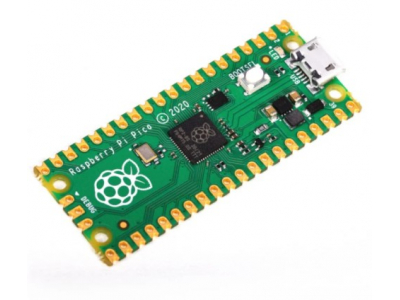

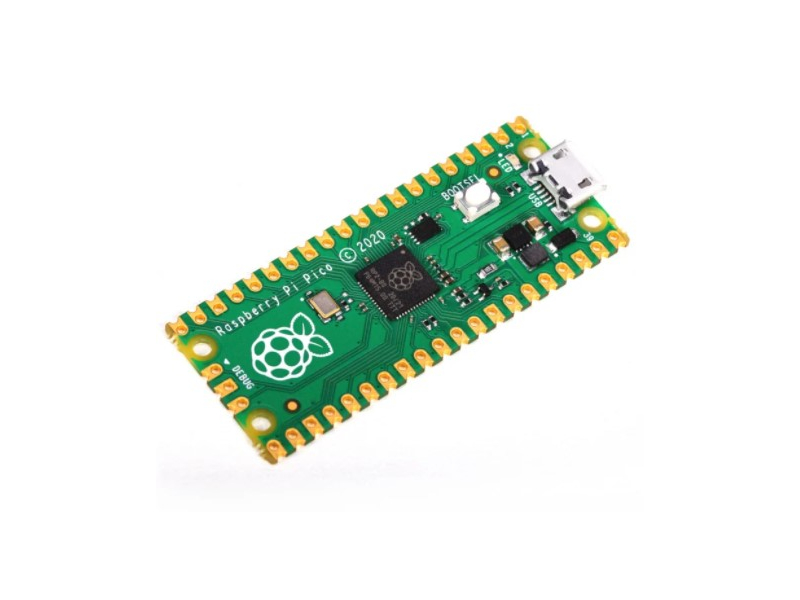

Kompakts Raspberry Pi Pico modulis ar Raspberry "s pašu RP2040 mikrokontrolieri, kas izgatavots Apvienotajā Karalistē. RP2040 ir divkodolu ARM Cortex M0+ mikroshēma ar 133 MHz taktējumu. Modulī ir 264 kB SRAM atmiņas un 2 MB Flash atmiņas. Mikroshēmai ir 26 GPIO kontakti, kas darbojas ar 3,3 V spriegumu, un temperatūras sensors. Raspberry Pi Pico tiek programmēts C/C++ valodā, izmantojot microUSB savienotāju.

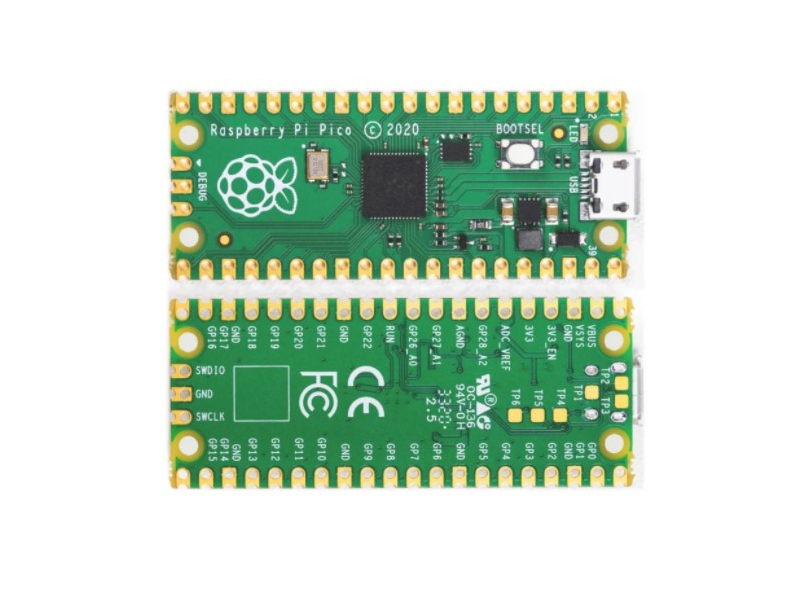

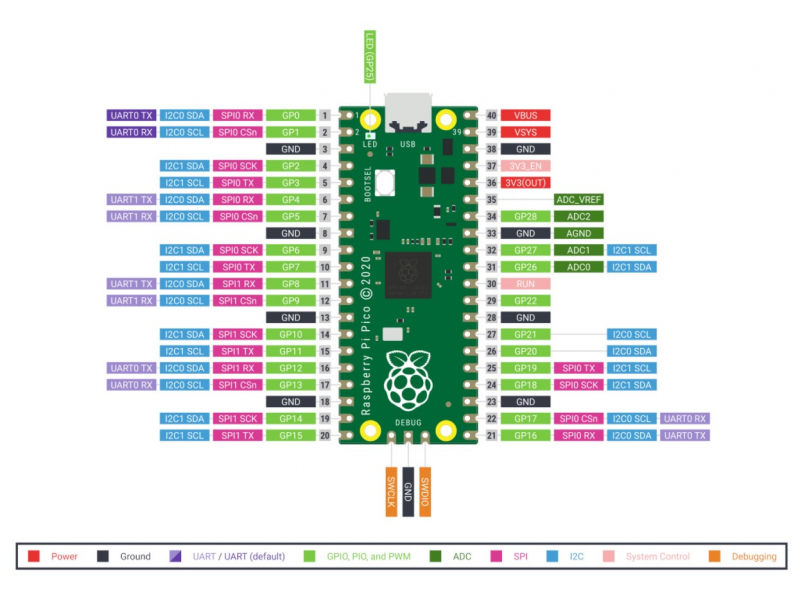

Raspberry Pi Pico moduļa kontakti

Raspberry Pi Pico modulis ir aprīkots ar 26 GPIO kontaktiem, tostarp: 2x SPI, 2x I2C, 2x UART, 3x ADC 12 bitu, 16x PWM. Papildu 8 IO (PIO) adatas ir paredzētas pielāgotu perifērijas ierīču atbalstam.

Raspberry Pi Pico barošanas avots

MikroUSB savienotājs tiek izmantots Raspberry Pi Pico plates barošanai un saziņai ar datoru. Lai modulis darbotos pareizi, ir nepieciešams 5 V barošanas avots. Plati var barot arī no VSYS kontaktiem ar 1,8 V līdz 5,5 V, izmantojot, piemēram, 3,7 V Li-Pol akumulatoru vai 3x AA akumulatoru.

Pirmie soļi ar MicroPython

Raspberry Pi Pico var programmēt, pieslēdzot to datoram ar USB kabeli, velkot un nometot failu. Ir sagatavots lejupielādējams UF2 fails, kas palīdzēs jums sākt strādāt ar MicroPython.

• Lejupielādēt MicroPython UF2 failu.
• Nospiediet un turiet pogu BOOTSEL un pievienojiet plati sava Raspberry Pi vai datora USB pieslēgvietai.
• Atlaidiet BOOTSEL pogu, tiklīdz Pico ir savienota ar datoru.
• Raspberry Pi Pico tiks uzstādīta kā atmiņas ierīce ar RPI-RP2 sējumu.
• Velciet un nometiet MicroPython UF2 failu uz RPI-RP2 sējuma.
• Pico tiks restartēts, tagad tiks izmantots MicroPython.
• Jūs varat piekļūt REPL un MicroPython, izmantojot sērijveida USB portu.

Ja esat MicroPython iesācējs, mūsu oficiālā rokasgrāmata "Getstarted with MicroPython on Raspberry Pi Pico" ir lieliska vieta, kur sākt. Uzziniet MicroPython un fizikālo skaitļošanu pamatus, savienojiet savu Pico ar displejiem un sensoriem, veidojiet signalizatorus, reakcijas spēles un daudz ko citu.

• RP2040 mikrokontrollera mikroshēma, ko izstrādājusi Raspberry Pi Apvienotajā Karalistē.
• Divkodolu Arm Cortex M0+ procesors, elastīgs takts līdz 133 MHz.
• 264 kB SRAM un 2 MB iebūvētās Flash atmiņas.
• Lietais modulis ļauj lodēt tieši uz nesējplatēm.
• USB 1.1 ar ierīces un resursdatora atbalstu
• Mazjaudas miega un dīkstāves režīmi
• Programmēšana ar vilkšanu un nomešanu, izmantojot masveida atmiņu, izmantojot USB
• 26 × daudzfunkcionāli GPIO kontakti
• 2 × SPI, 2 × I2C, 2 × UART, 3 × 12 bitu ADC, 16 × vadāmi PWM kanāli.
• Precīzs pulkstenis un taimeris mikroshēmā
• Temperatūras sensors
• Uz mikroshēmas iebūvētas paātrinātas bibliotēkas ar peldošo komata skaitli
• 8 × programmējami I/O (PIO) stāvokļu automāti pielāgotu perifērijas ierīču atbalstam

Apraksts tiek tulkots, izmantojot automātiskās tulkošanas rīku. Ja pamanāt kādas neatbilstības, lūdzu, paziņojiet mums rakstot uz e-pastu apraksti@lemona.lv.
