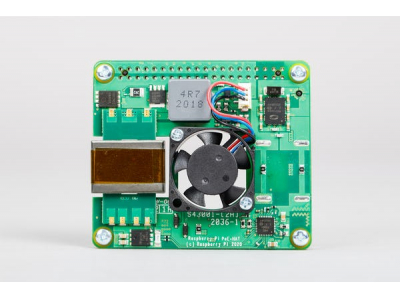

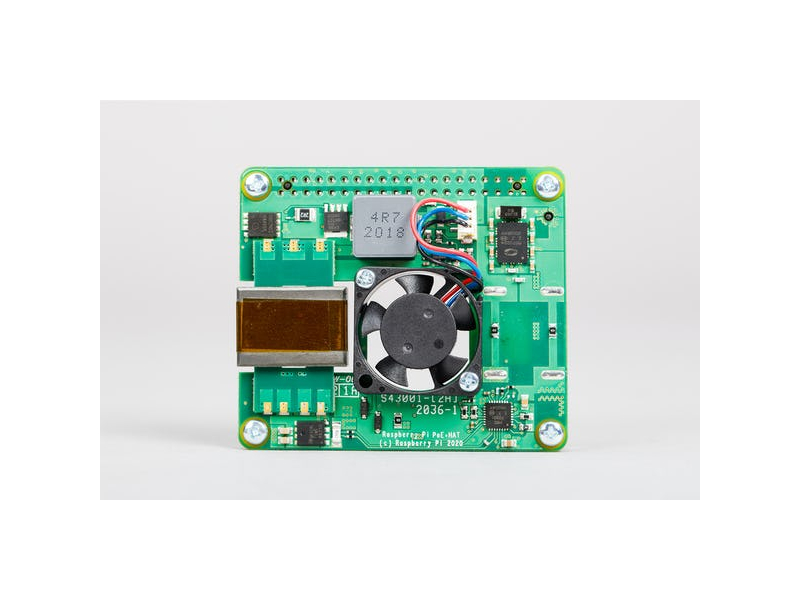

Power over Ethernet (PoE) HAT priekš Raspberry Pi 3 Model B+ / 4B

Izmantojiet šo HAT, lai pievienotu PoE+ iespēju jūsu Raspberry Pi" Ethernet pieslēgvietai. Saderīgs ar Raspberry Pi 4 un Raspberry Pi 3B+. Nepieciešams barošanas avota aprīkojums.

Specifikācija

Standarts: IEEE 802.3at-2009 PoE

Ieejas spriegums: 37-57 V līdzstrāvas, 4. klases ierīce.

Izejas jauda: 5 V DC/4 A

Dzesēšana: 25 mm × 25 mm bezsuku ventilators ar 2,2 CFM procesora dzesēšanai.

Funkcijas: pilnībā izolēts komutējamā režīma barošanas avots; ventilatora vadība.

Darba temperatūra: 0 °C līdz +50 °C

PoE+ HAT savienošana ar Raspberry Pi

Pirms PoE+ HAT uzstādīšanas četros plates stūros jāpiestiprina komplektā iekļautās starplikas.

Pēc tam pievienojiet Raspberry Pi PoE+ HAT divām 0,1" galvenēm (40 + 4), kas ir uzstādītas jūsu Raspberry Pi.

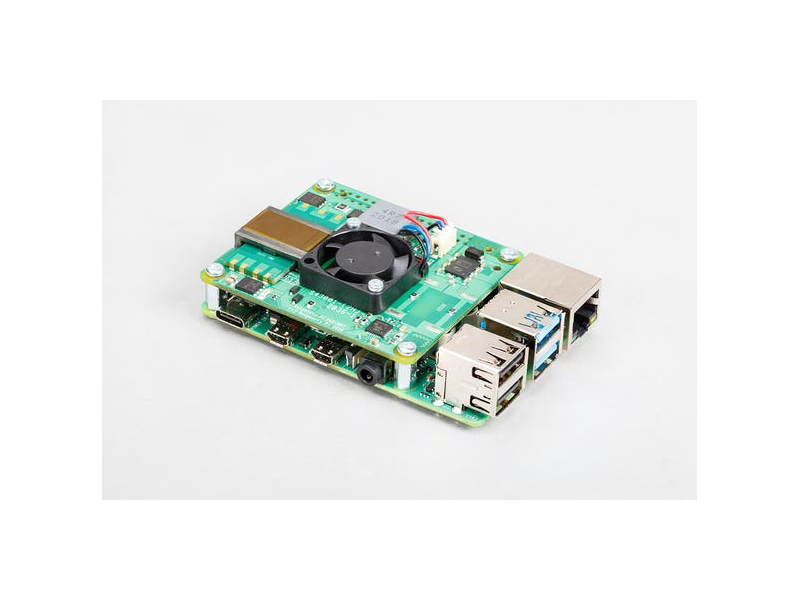

Kad PoE+ HAT plate ir pievienota, varat barot savu Raspberry Pi, izmantojot tās RJ45 tīkla savienotāju.

PoE+ HAT atvienošana

Esiet uzmanīgi, atdalot HAT no Raspberry Pi.

Velciet vienmērīgi, lai tas atdalītos no visiem kontaktiem vienādā ātrumā; neizvelciet vienu savienotāja galu ātrāk par otru.

Papildu informācija

Lai šis izstrādājums darbotos, nav jāveic nekādas izmaiņas galvenajā Raspberry Pi platē. Lūdzu, pārliecinieties, ka jūsu Raspberry Pi programmatūra ir atjaunināta, lai būtu pieejamas visas funkcijas. PoE+ HAT ir aprīkots ar nelielu ventilatoru, ko jūsu Raspberry Pi kontrolē, izmantojot I2C. Ventilators ieslēdzas un izslēdzas automātiski atkarībā no Raspberry Pi galvenā procesora temperatūras.
